Modul yang jalan di meja belum tentu jalan di lapangan

Banyak modul elektronik buatan sendiri bekerja sempurna di meja kerja: satu catu daya, kabel pendek, tidak ada motor, tidak ada pengguna yang menyentuh konektor dengan tangan penuh listrik statis. Lalu modul itu dipasang di dunia nyata, dengan kabel 10 meter, catu daya berbeda, mesin yang menyala-mati, dan pengguna yang mencolok kabel sembarangan. Tiba-tiba MCU reset sendiri, port serial mati, atau chip jebol berulang tanpa sebab yang jelas.

Contoh nyata yang menjadi pemicu artikel ini: sebuah modul dengan port serial TTL hanya diproteksi dua resistor 1K seri. Dirancang untuk dihubungkan ke komputer lewat adapter USB-serial dengan kabel 1 sampai 2 meter, tetapi di lapangan dipakai kabel 10 meter. Hasilnya, MCU mati.. Tidak ada yang “salah” dengan firmware-nya. Yang salah adalah asumsi bahwa lingkungan lapangan sama dengan lingkungan meja.

Artikel ini merangkum ancaman-ancaman yang menyerang modul elektronik, dari mana datangnya, dan bagaimana mempertahankan diri. Tujuannya sederhana: agar kita yang membuat modul secara DIY bisa menghasilkan produk yang berkualitas, bukan hanya produk yang kebetulan bekerja.

Kerangka berpikir: setiap kabel adalah pintu masuk

Satu kerangka yang paling berguna untuk diingat:

Setiap jalur yang keluar dari modul (sinyal, daya, antena) adalah pintu masuk gangguan, dan setiap pintu perlu dijaga.

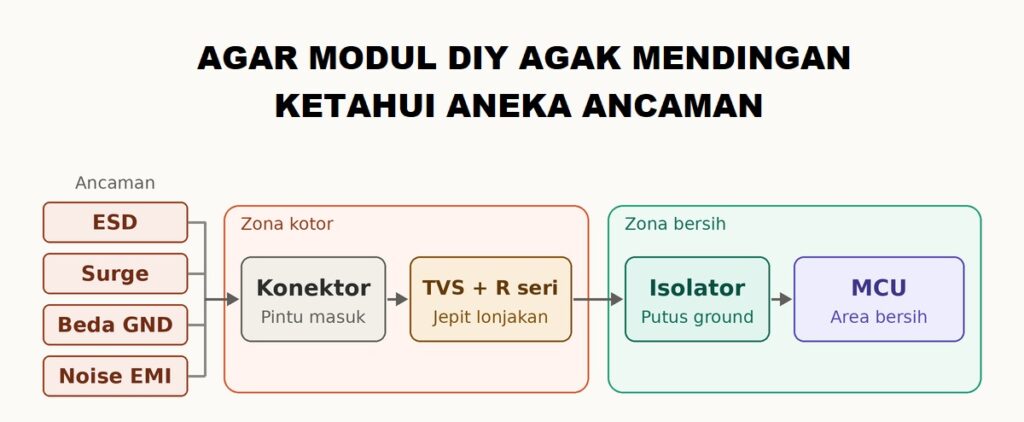

Bayangkan modul sebagai sebuah gedung. Bagian dalam (MCU, sensor analog, memori) adalah ruang yang berharga dan rapuh. Konektor adalah pintu dan jendela. Desain yang baik tidak membiarkan pintu langsung terbuka ke ruang berharga. Di antaranya ada lobi: proteksi lonjakan, pembatas arus, filter, dan kalau perlu isolasi galvanik. Hanya sinyal yang sudah “diperiksa” yang boleh masuk ke MCU.

Sebagian besar kegagalan modul DIY terjadi karena pin MCU tersambung langsung ke konektor eksternal. Pin MCU hanya punya proteksi ESD internal yang kecil, dirancang untuk penanganan saat perakitan di pabrik, bukan untuk bertahan dari kehidupan di lapangan.

Peta ancaman berdasarkan jalur masuk

Ancaman dikelompokkan berdasarkan dari mana ia masuk, karena pertahanan dipasang di jalur masuk itu.

• Lewat konektor dan kabel sinyal: ESD, surge, ground loop, noise common-mode dan differential, hot-plug, salah sambung.
• Lewat jalur daya: lonjakan dan ringing, brown-out, ripple, polaritas terbalik, arus berlebih.
• Lewat udara: EMI yang diterima, EMI yang dipancarkan, crosstalk.
• Dari dalam desain sendiri: latch-up, layout dan grounding buruk, decoupling kurang, reset tidak aman.
• Lingkungan fisik: suhu, kelembapan, debu, korosi, getaran, dan komponen tanpa derating.

Bagian berikut membahas satu per satu.

1. Ancaman lewat konektor dan kabel sinyal

ESD (Electrostatic Discharge)

Tubuh manusia bisa menyimpan muatan statis hingga ribuan volt, terutama di udara kering atau saat memakai pakaian sintetis. Saat tangan menyentuh konektor atau kabel yang dicolok, muatan itu melompat dalam waktu sangat singkat (nanodetik) dengan arus puncak puluhan ampere.

Standar uji yang umum dipakai adalah IEC 61000-4-2. Level 4 menguji dengan pelepasan kontak ±8 kV dan pelepasan udara ±15 kV. Itu bukan kondisi ekstrem, melainkan tingkat yang diharapkan dari perangkat komersial. Dioda proteksi internal MCU biasanya hanya tahan sekitar 2 kV pada model tubuh manusia (HBM), dan itu pun untuk pelepasan yang jauh lebih lemah dari uji IEC.

Pertahanan:

• Pasang TVS atau ESD diode di konektor, secepat mungkin setelah titik masuk sinyal. Contoh: TPD4E05U06, PESD5V0S2BT, USBLC6-2 (untuk TTL 3,3 V atau 5 V), SM712 (untuk RS485).
• Hubungkan kaki ground TVS ke ground dengan jalur yang pendek dan tebal. Jalur ground yang panjang membuat induktansi, sehingga lonjakan tetap lolos.
• Tambahkan resistor seri 100 sampai 470 Ω antara TVS dan MCU agar arus yang lolos dibatasi.
• Gunakan casing dan konektor yang menyalurkan ESD ke chassis ground, bukan ke jalur sinyal.

Surge dan transien

Motor, relay, solenoid, kontaktor, dan inverter menghasilkan lonjakan saat menyala atau mati. Kabel panjang yang berjalan sejajar kabel daya menangkap lonjakan itu lewat induksi. Petir di sekitar bangunan juga menginduksi lonjakan pada kabel panjang, bahkan yang tidak tersambar langsung.

Standar yang relevan antara lain IEC 61000-4-4 (EFT, rentetan pulsa cepat 5/50 ns) dan IEC 61000-4-5 (surge 1,2/50 µs). Energinya jauh lebih besar dari ESD, sehingga TVS kecil untuk ESD saja belum cukup untuk port yang menjangkau luar bangunan.

Pertahanan:

• TVS dengan rating daya yang sesuai (mis. seri SMAJ, SMBJ untuk jalur daya; TVS khusus untuk port komunikasi).
• Resistor seri atau PTC untuk membatasi arus.
• Filter RC pada input analog dan digital yang lambat.
• Untuk port yang keluar bangunan, tambahkan gas discharge tube (GDT) atau varistor, dikombinasi dengan TVS dalam rangkaian bertingkat.
• Pisahkan rute kabel sinyal dari kabel daya dan kabel motor.

Ground loop dan beda potensial GND

Ini ancaman yang paling sering disalahpahami, dan inilah penyebab utama pada kasus modul serial 10 meter tadi.

Dua perangkat yang masing-masing punya catu daya sendiri tidak punya ground yang “sama”. Keduanya hanya punya ground masing-masing, dan beda potensial di antaranya bisa ada. Penyebabnya:

• Kebocoran filter EMI pada catu daya switching, terutama yang tanpa earth (class II, colokan 2 pin). Hasilnya, ground perangkat “mengambang” pada tegangan AC beberapa puluh volt relatif terhadap earth.
• Colokan yang berbeda fasa, berbeda panel, atau berbeda gedung, dengan resistansi earth yang tidak sama.
• Arus besar dari mesin yang mengalir lewat rangka dan membuat gradien tegangan.

Ketika dua perangkat ini dihubungkan dengan kabel sinyal yang punya jalur GND, beda potensial itu mengalir lewat kabel. Arusnya masuk ke pin MCU lewat resistor seri, atau lewat jalur GND, dan menimbulkan noise, error komunikasi, atau kerusakan. Bagian dari masalah ini juga terjadi saat colok-cabut (hot-plug), ketika dua ground yang tadinya berbeda tiba-tiba disatukan.

Cara memeriksa: sebelum kabel serial dicolok, ukur tegangan AC dan DC antara GND kedua perangkat dengan multimeter. Kalau terbaca beberapa volt sampai puluhan volt, itu tersangka utama.

Pertahanan:

• Isolasi galvanik (dibahas khusus di bawah). Ini solusi paling tuntas.
• Pastikan perangkat memakai earth yang benar (colokan 3 pin, earth yang baik).
• Kurangi jumlah jalur ground ganda antar perangkat.

Noise common-mode dan differential

Noise common-mode menumpang pada semua kabel sekaligus relatif terhadap ground, misalnya dari medan listrik di sekitar kabel panjang. Noise differential menumpang di antara pasangan sinyal itu sendiri.

Pertahanan:

• Common-mode: isolasi galvanik, common-mode choke, kabel shielded.
• Differential: twisted pair, filter, dan sinyal diferensial seperti RS485 dan CAN yang secara alami menolak noise common-mode.

Itulah alasan RS485 dan CAN dipakai di industri untuk kabel panjang, sementara UART TTL tidak cocok untuk itu.

Hot-plug dan salah sambung

Mencolok kabel saat perangkat menyala menciptakan urutan sambungan yang tidak terkendali: sinyal bisa tersambung sebelum ground, atau ground satu perangkat tiba-tiba menyatu dengan yang lain. Arus sesaat mengalir lewat jalur yang tidak dirancang untuk itu.

Salah sambung (kabel terbalik, tegangan lebih masuk ke pin yang salah) juga sering terjadi pada produk yang dipakai orang awam.

Pertahanan:

• Konektor dengan pin GND lebih panjang, sehingga ground tersambung lebih dulu.
• TVS dan resistor seri di setiap pin sinyal.
• Transceiver yang tahan tegangan lebih, atau clamp tambahan.
• Desain konektor yang tidak bisa dicolok terbalik (berkunci).

2. Ancaman lewat jalur daya

Lonjakan dan ringing saat dicolok

Kabel daya punya induktansi, dan modul punya kapasitor keramik. Keduanya membentuk rangkaian resonan. Saat kabel dicolok pada catu daya yang sedang hidup, tegangan di modul bisa melonjak hingga sekitar dua kali tegangan sumber untuk sesaat. Pada catu 12 V, itu bisa mencapai 24 V, cukup untuk merusak regulator atau kapasitor.

Pertahanan: TVS pada input daya (SMAJ), kapasitor bulk elektrolit atau polimer yang meredam ringing, ferrite bead, dan regulator dengan tegangan masuk maksimum yang punya margin besar.

Brown-out

Kabel tipis dan panjang punya resistansi. Saat beban menarik arus, tegangan di ujung modul turun. Jika turun di bawah batas MCU, MCU reset berulang. Gejalanya sering disangka “MCU mati” atau “firmware hang”.

Pertahanan: kabel lebih tebal atau lebih pendek, kapasitor bulk, brown-out detector aktif, atau IC supervisor reset eksternal, dan ukur tegangan di ujung modul saat beban penuh.

Ripple dan noise catu daya

Catu daya switching murah menghasilkan ripple frekuensi tinggi. Ripple ini bisa mengganggu ADC, sensor analog, dan clock.

Pertahanan: filter LC atau ferrite + kapasitor, regulator LDO di belakang switching regulator untuk bagian analog, decoupling yang benar.

Polaritas terbalik dan arus berlebih

Salah colok polaritas dan korslet adalah kejadian yang pasti terjadi pada produk yang dipakai orang lain.

Pertahanan: dioda seri atau, lebih baik, P-MOSFET proteksi polaritas terbalik (rugi tegangan kecil); fuse atau PTC resettable untuk membatasi arus.

3. Ancaman lewat udara

EMI yang diterima

Radio, inverter, motor, dan switching power supply memancarkan gelombang elektromagnetik. Kabel dan jalur PCB yang panjang bertindak sebagai antena penerima. Gejalanya: pembacaan sensor acak, reset sporadis, data serial rusak sesekali, yang sulit direproduksi.

EMI yang dipancarkan

Modulmu sendiri adalah pemancar. Clock cepat, switching regulator, dan loop arus yang besar memancarkan EMI. Selain mengganggu perangkat lain, ini menyulitkan produk lolos uji kepatuhan jika suatu hari dijual komersial.

Crosstalk

Jalur sinyal yang berdekatan dan sejajar saling menginduksi, terutama sinyal cepat di dekat sinyal analog yang sensitif.

Pertahanan untuk ketiganya:

• Layout dengan ground plane yang utuh, tanpa celah di bawah jalur sinyal cepat.
• Loop arus sekecil mungkin (jalur sinyal dan jalur baliknya berdekatan).
• Decoupling dekat pin daya.
• Ferrite bead dan filter di semua jalur masuk dan keluar.
• Spasi antar jalur, dan guard ground untuk sinyal sensitif.
• Shielding dan casing logam untuk lingkungan yang sangat bising.

4. Ancaman dari dalam desain sendiri

Tidak semua masalah datang dari luar. Banyak kegagalan lapangan sebenarnya berakar dari keputusan desain di dalam.

Latch-up dan dioda internal jebol

Setiap pin MCU punya dioda proteksi ke VDD dan ke ground. Jika tegangan pin melewati rentang VDD dan GND, dioda itu mengalir dan arus ditanggung chip. Pada lonjakan berulang, dioda melemah. Dalam kasus parah terjadi latch-up: sebuah struktur parasit di silikon menyala dan mengalirkan arus besar ke VDD. Chip menjadi panas, dan hanya hilang bila daya dimatikan.

Resistor seri 1K saja tidak menjepit tegangan, hanya membatasi arus. Pada kasus tegangan yang jauh melampaui rentang (misalnya ±12 V RS232 yang masuk ke pin TTL), arus yang mengalir lewat 1K bisa sekitar 10 mA, jauh di atas batas aman pin yang umumnya 1 sampai 5 mA.

Pertahanan: proteksi di luar chip (TVS, resistor seri), dan buffer ESD-rated atau isolator di antara konektor dan MCU.

Layout dan grounding buruk

Jalur dari konektor yang “kotor” tidak boleh bercampur dengan area MCU yang “bersih”. Pisahkan secara fisik: komponen proteksi di dekat konektor, lalu area MCU di sisi yang lebih jauh. Jalur ground dari TVS harus pendek dan langsung ke ground plane atau chassis ground.

Decoupling kurang

Setiap pin VDD IC digital butuh kapasitor 100 nF yang sangat dekat dengan pin, dengan jalur ke ground yang pendek. Tanpa itu, switching internal menghasilkan noise di jalur daya yang mengganggu bagian lain.

Reset dan brown-out tidak aman

MCU yang berjalan pada tegangan di bawah spesifikasi bisa melakukan hal aneh: menulis memori yang salah, menjalankan instruksi acak. Aktifkan brown-out detector, atau gunakan IC supervisor reset, terutama pada modul yang menulis ke flash atau EEPROM.

5. Lingkungan dan faktor fisik

Suhu ekstrem, kelembapan, debu konduktif, korosi, getaran, dan komponen yang dipakai terlalu dekat dengan batas maksimumnya (kurang derating) mempercepat kegagalan. Aturan praktis: pilih komponen dengan tegangan dan arus nominal setidaknya 1,5 sampai 2 kali kebutuhan, gunakan conformal coating untuk lingkungan lembap atau berdebu, dan konektor berkunci atau strain relief untuk lingkungan bergetar.

Isolasi galvanik: apa, mengapa, dan kapan

Apa itu

Isolasi galvanik berarti tidak ada jalur konduktif langsung (tembaga ke tembaga) antara dua sisi rangkaian. Sinyal atau energi tetap bisa menyeberang, tetapi tidak lewat arus listrik langsung, sehingga ground kedua sisi terpisah. Beda potensial, ground loop, dan lonjakan common-mode tidak ikut menyeberang.

Isolasi galvanik adalah sifat, bukan komponen tertentu. Komponen yang mewujudkannya antara lain:

• Optocoupler: sinyal lewat cahaya (LED dan fototransistor). Murah, tetapi lambat dan LED-nya menua.
• Digital isolator (mis. ISO7721, ADuM1201, Si8621): sinyal lewat kapasitif atau trafo mini di dalam chip. Cepat, hemat arus, umur panjang, output langsung level logika.
• Trafo: lewat medan magnet, dipakai pada DC-DC isolated untuk memindahkan daya.
• Relay: lewat medan magnet ke kontak mekanis.
• Isolation amplifier: untuk sinyal analog.

Isolasi untuk berbagai antarmuka

• RS485 dan CAN isolated sangat umum di industri, ada transceiver terisolasi satu chip.
• RS232 isolated juga ada. Lebih jarang karena RS232 point-to-point dan jarak pendek, tetapi lazim di instrumentasi, medis, dan telekomunikasi. Chip all-in-one seperti ADM3251E mahal; alternatif lebih murah adalah isolator digital + MAX3232 + DC-DC kecil.
• UART TTL: cukup isolator digital 2 channel dengan satu channel searah maju dan satu mundur. Pilih varian 1/1, mis. ISO7721, ADuM1201, atau Si8621 (varian 2/0 seperti ISO7720 tidak cocok untuk UART). Karena kedua sisi sudah punya catu sendiri, tidak perlu DC-DC isolated. Sisi modul diberi daya dari modul, sisi kabel dari adapter.

Hal yang perlu diperhatikan

• Rating isolasi (mis. 2,5 kV, 5 kV) harus sesuai aplikasi.
• CMTI (common-mode transient immunity), semakin tinggi semakin kebal terhadap transien cepat.
• Layout: jangan taruh tembaga di bawah penghalang isolasi, dan jaga jarak creepage dan clearance antara sisi A dan B.
• Perlu paket lengkap: TVS di sisi luar isolator, resistor seri, dan catu daya tiap sisi yang bersih.

Apa yang tidak diselesaikan isolasi

Isolasi bukan peluru perak. Ia tidak menyelesaikan:

• ESD: pelepasan statis bisa meloncat lewat kapasitansi parasit isolator, melalui casing atau PCB, atau menghantam sisi luar isolator itu sendiri. Isolator tetap perlu TVS di sisi luar.
• Noise differential pada sinyal: butuh filter, twisted pair, atau sinyal diferensial.
• EMI radiasi: urusan layout, ground plane, shielding.
• Gangguan lewat jalur daya: butuh filter, TVS, dan kadang DC-DC isolated.
• Transien frekuensi tinggi yang lolos lewat kapasitansi parasit beberapa pF.

Kesimpulannya: isolasi galvanik sangat efektif untuk satu keluarga masalah, terutama ground loop dan beda potensial, tetapi harus dipadukan dengan lapisan pertahanan lain.

Studi kasus: modul serial dengan kabel 10 meter

Mari terapkan semua ini pada kasus awal.

Situasi: modul MCU dengan port serial TTL, proteksi hanya dua resistor 1K seri, catu daya sendiri. Dihubungkan ke PC lewat adapter USB-serial TTL dengan kabel 10 meter. MCU mati berulang.

Analisis:

• Karena modul punya catu sendiri dan adapter berdaya dari PC, ada dua ground berbeda yang disatukan lewat kabel serial. Beda potensial di antaranya (kebocoran filter PSU, beda earth) mengalir lewat kabel dan masuk ke pin MCU.
• Kabel TTL 10 meter bertindak sebagai antena: induksi noise dan ESD saat kabel disentuh atau dicolok.
• Resistor 1K hanya membatasi arus, tidak menjepit tegangan. Dioda internal MCU menanggung sisanya hingga lemah atau latch-up.
• Hot-plug menambah lonjakan sesaat saat ground tersambung.

Solusi cepat tanpa mengubah modul:

• Pakai adapter USB-serial isolated (2,5 kV atau lebih). Ini memutus ground loop sekaligus melindungi PC.
• Idealnya adapter ditaruh dekat modul (1 sampai 2 meter), lalu panjangkan di sisi USB dengan kabel berkualitas atau extender aktif, jangan memanjangkan UART TTL.

Perbaikan pada revisi modul:

• Isolator digital 2 channel (ISO7721, ADuM1201, Si8621, atau alternatif murah seperti CA-IS3722 dan NSi8121) pada TX/RX.
• TVS array (TPD4E05U06, PESD5V0S2BT) di konektor dengan jalur ground pendek.
• Resistor seri 100 sampai 470 Ω.
• Jika kabel panjang memang kebutuhan, ganti antarmuka ke RS485 isolated dan gunakan adapter USB-RS485 di sisi PC.

Pelajaran utamanya: jangan menghubungkan pin MCU langsung ke konektor eksternal tanpa proteksi, dan jangan berasumsi bahwa kondisi meja sama dengan kondisi lapangan.

Checklist desain modul yang tahan gangguan

Setiap konektor sinyal:

• TVS/ESD diode dekat konektor, ground pendek
• Resistor seri
• Filter bila sinyal lambat
• Isolasi jika ada beda ground atau kabel panjang
• Pin GND yang tersambung lebih dulu

Input daya:

• Proteksi polaritas terbalik
• Fuse atau PTC
• TVS
• Kapasitor bulk dan ferrite
• Regulator dengan margin tegangan masuk
• Supervisor reset atau brown-out detector

Layout:

• Pisahkan area konektor (kotor) dan MCU (bersih)
• Ground plane utuh
• Decoupling 100 nF dekat setiap pin VDD
• Loop arus kecil
• Jalur analog jauh dari switching

Mekanik dan lingkungan:

• Casing dan konektor yang sesuai
• Derating komponen
• Conformal coating jika perlu
• Strain relief pada kabel

Pengujian:

• Ukur beda GND sebelum menghubungkan
• Lihat sinyal dan catu dengan osiloskop saat hot-plug dan saat beban berubah
• Uji dengan kabel panjang sesungguhnya
• Uji sentuh konektor dengan tangan (setidaknya tes kasar ESD), pada kondisi udara kering
• Jika produk akan dijual, uji kepatuhan di laboratorium

Kesalahan umum di kalangan DIY

1. Menganggap resistor seri sebagai proteksi. Resistor membatasi arus, tetapi tidak menjepit tegangan.
2. Menyambung pin MCU langsung ke konektor luar.
3. Menguji hanya di meja dengan satu PSU dan kabel pendek.
4. Mengira “sudah satu GND lewat USB”. Dua perangkat dengan catu berbeda belum tentu punya potensial ground yang sama.
5. Memanjangkan kabel TTL daripada memakai antarmuka yang memang untuk jarak jauh.
6. Mengabaikan layout, padahal TVS dengan jalur ground panjang nyaris tidak bekerja.
7. Tidak ada derating, memakai komponen di batas maksimum.
8. Menganggap isolasi galvanik menyelesaikan semuanya.
9. Mengukur dengan multimeter saja untuk masalah yang berlangsung mikrodetik. Gunakan osiloskop bila memungkinkan.

Penutup

Membuat modul yang “bisa jalan” itu mudah. Membuat modul yang tetap jalan setelah bertahun-tahun di lapangan, dicolok-cabut oleh orang yang tidak membaca manual, dengan kabel yang lebih panjang dari yang direncanakan, itulah yang membedakan produk berkualitas dari prototipe.

Ingat kerangka sederhananya: setiap jalur yang keluar dari modul adalah pintu masuk gangguan. Jaga tiap pintu dengan lapisan berlapis: proteksi lonjakan, pembatas arus, filter, isolasi bila perlu, layout yang rapi, dan casing yang sesuai. Biayanya kecil dibanding biaya MCU yang rusak berulang, produk yang ditarik dari pelanggan, atau reputasi yang rusak.

Semoga bermanfaat bagi komunitas. Kritik, koreksi, dan pengalaman lapangan dari pembaca akan membuat panduan ini semakin baik.

Catatan: nilai-nilai dan tipe komponen pada artikel ini adalah contoh umum. Selalu periksa datasheet terbaru dan ketersediaan di distributor sebelum memakainya dalam desain.
